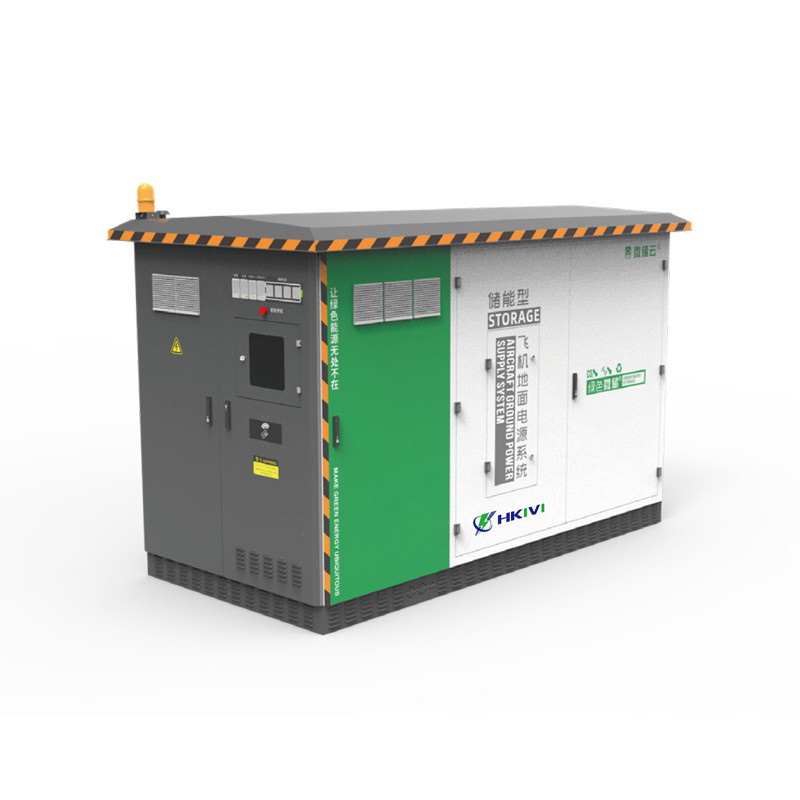

Zeki EEMS enerji depolama bataryası ile hassas toprak statik değişken güç kaynağı

Akıllı EEMS enerji depolama bataryası ile yerüstü statik değişken güç kaynağı

Yerüstü statik değişken güç kaynağı (GSVPS), istikrarlı,hassas uygulamalar için kritik topraklama özelliklerini korurken ayarlanabilir elektrik gücüBu sistemler, modern güç elektroniklerinin hassasiyetini, yarı iletken üretiminden havacılık testine kadar çeşitli endüstrilere hizmet etmek için sağlam topraklama mimarileri ile birleştirmektedir.

GSVPS tipik olarak birkaç temel alt sistemi içerir:

• Güç dönüştürme modülü: Etkili AC-DC veya DC-DC dönüşümü için gelişmiş IGBT veya SiC tabanlı topoloji kullanmak

• Değişken çıkış kontrolü: Minimal dalgalanma ile geniş menzilli çıkış ayarlamasını sağlayan hassas devreler

• Yer referans sistemi: Sabit referans potansiyelini sağlayan özel topraklama mimarisi

• Koruma devreleri: Aşırı voltaj, aşırı akım ve toprak hatası koruması da dahil olmak üzere kapsamlı korumalar

• İzleme arayüzüParametre doğrulama için dijital kontrol ve ölçüm sistemleri

Bu sistemler, hem güç değişkenliği hem de olağanüstü zemin istikrarını gerektiren uygulamalarda özellikle değerlidir, örneğin:

• Yarım iletken üretim ekipmanları

• Tıbbi cihaz testi

• Havacılık bileşenlerinin doğrulanması

• Yüksek hassasiyetli laboratuvar aletleri

• Telekomünikasyon altyapısı

Temel Teknolojiler ve Yenilikler

Gelişmiş Güç Değiştirme

Modern GSVPS sistemleri en son teknolojiyi kullanıyorGeniş bant aralığı yarı iletken cihazları(SiC/GaN) sunar:

• Düşük çıkış dalgalanması için daha yüksek anahtarlama frekansları (500kHz'e kadar)

• Daha yüksek güç yoğunluklarını sağlayan iyileştirilmiş termal performans

• Geniş yük aralığında daha yüksek verimlilik (genellikle% 95'den fazla)

• Geleneksel silikon tabanlı tasarımlara kıyasla daha küçük form faktörleri

Güç dönüşüm topolojisi genellikle şunları birleştirir:

• PFC ( Güç Faktörü Düzeltmesi) aşaması: Kısmi yüklerde bile > 0,98 güç faktörünü korumak

• LLC rezonans dönüştürücüleri: Yumuşak geçiş işlevi ve azaltılmış EMI için

• Senkroni düzeltmeDC çıkış aşamalarında iletkenlik kayıplarını en aza indirmek

Hassas topraklama mimarisi

GSVPS'deki topraklama sistemi, aşağıdakileri içeren önemli bir farklılaştırıcıdır:

• İzole edilmiş zemin referansı: Gürültü bağlantısını önlemek için güç zemininden ayrı

• Aktif zemin stabilizasyonu: Sürekli izlenen ve ayarlanan referans potansiyeli

• Çok noktalı topraklama: Dağıtılmış referans düzlemleri gerektiren büyük sistemler için

• Yer döngüsünün azaltılması: Dolaşım akımlarının önlenmesi için gelişmiş teknikler

Bu mimari, hassas ölçüm uygulamaları için kritik olan dinamik yük değişiklikleri sırasında bile ± 10mV içinde toprak potansiyelinin istikrarını sağlar.

Akıllı Kontrol Sistemleri

Modern GSVPS, gelişmiş dijital kontrolü içerir:

• Uyumlu PID algoritmaları: Yük koşullarına göre yanıt özelliklerini otomatik olarak ayarlamak

• Tahmin edici bakım: Beklenmedik arızaları önlemek için bileşen bozulma eğilimlerini izlemek

• Uzaktan izleme yetenekleri: Endüstri 4.0 entegrasyonunu IoT protokolleri yoluyla desteklemek

• Sıralı programlama: Duyarlı cihazlar için karmaşık güçlendirme/altlama profillerine izin vermek

Uygulama Senaryoları

Yarım iletken üretimi

Yarım iletken fabrikalarında GSVPS sistemleri şunları sağlar:

Plazma kazım cihazları ve implantatörler için sabit güç

Hassas ölçüm ekipmanları için ultra temiz zemin referansı

Süreç dizimi için hızlı voltaj geçişleri

Elektrokimyasal işlemler için kesin akım kontrolü

Araştırma Laboratuvarları

Bilimsel uygulamalarda, bu sistemler şunları sağlar:

Tıbbi Ekipman

GSVPS şunları sağlar:

Havacılık Denemeleri

Uçak ve uzay aracı sistemleri için GSVPS:

• Duyarlı aletler için gürültüsiz güç

• Deneysel yapılandırmalar için programlanabilir güç profilleri

• Ölçüm sistemleri için doğru zemin referanslandırması

• Uzun süreli deneyler için sabit çalışma

• Hastaya bağlı cihazlar için güvenli güç dağıtımı

• IEC 60601-1'e göre sızıntı akımı testi

• Yer sürekliliğinin doğrulanması

• Kritik tıbbi sistemlerin yanma testi

• Kontrollü koşullar altında toprak hatası testi

• Kontrollü yer referansları ile simüle edilen güç otobüsü koşulları

• MIL-STD-704 uyumlu test yeteneği

• Geçici bağışıklık doğrulanması

•
