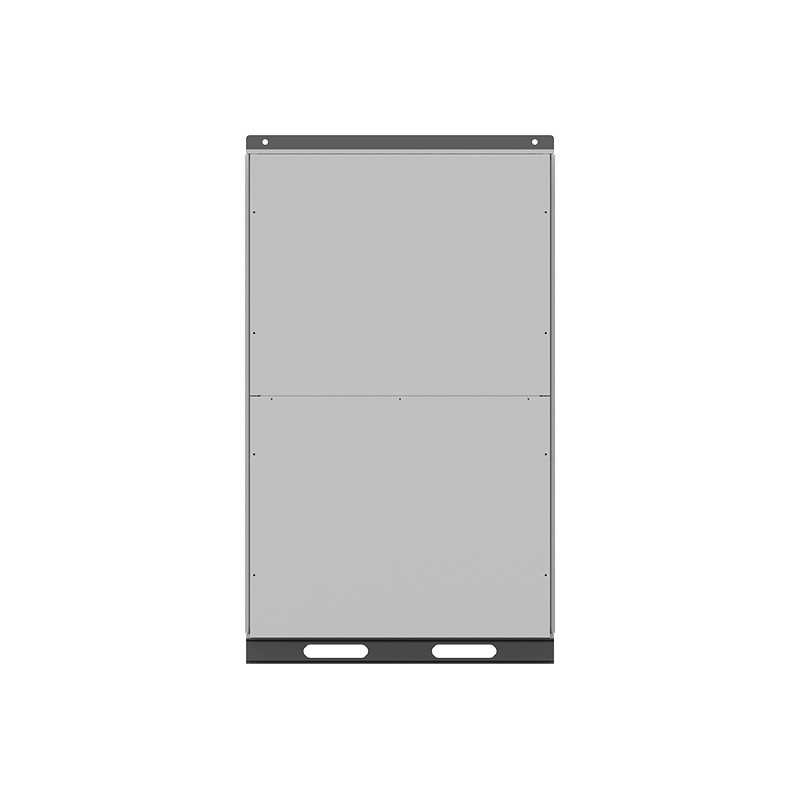

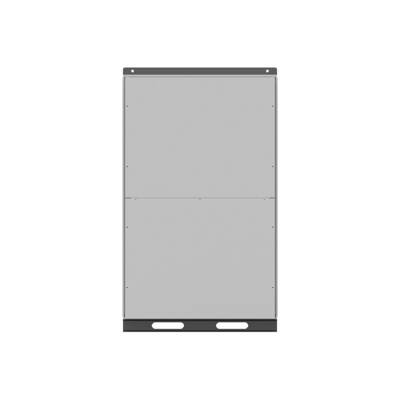

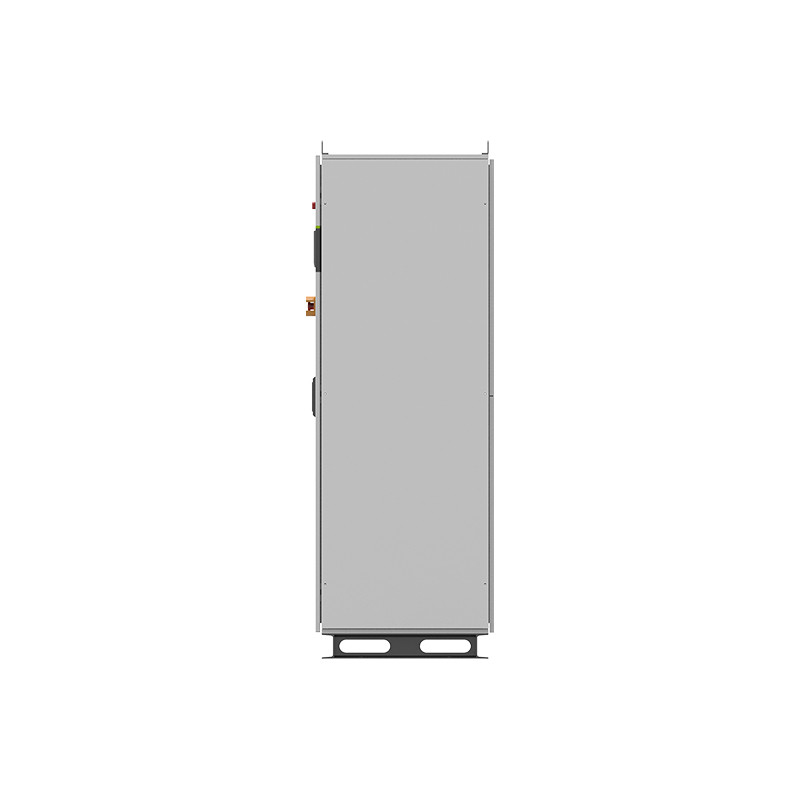

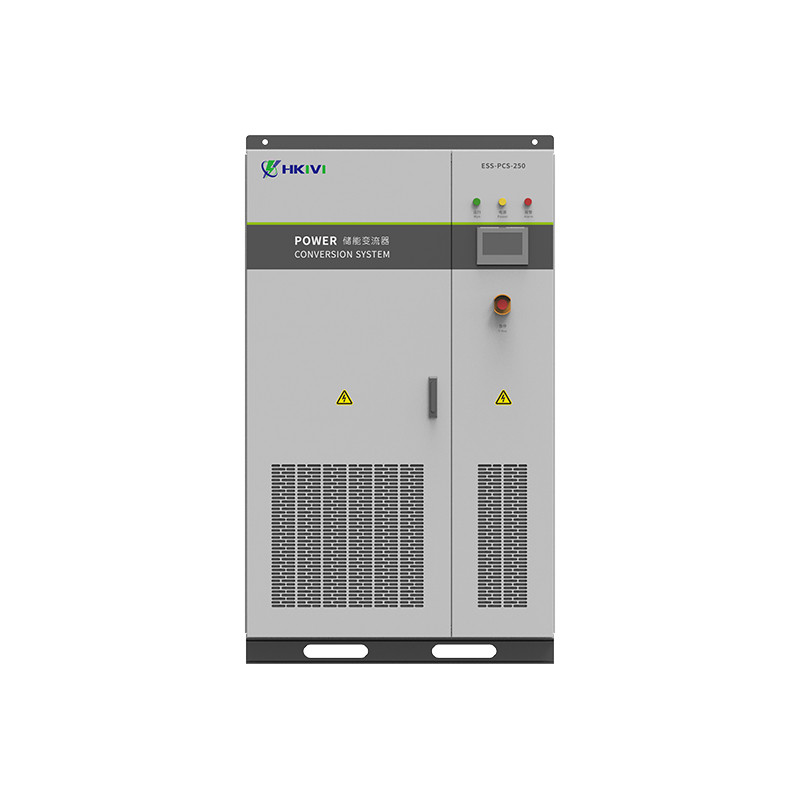

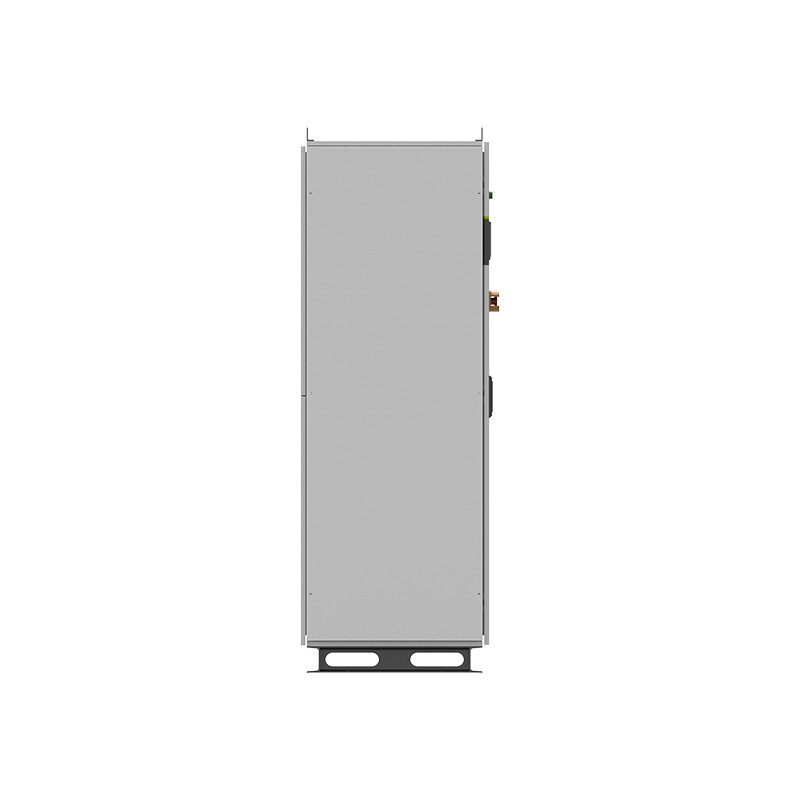

ESS PCS-250-T Güç Değiştirme Sistemi İzole Enerji Değiştiricisi

  • ESS PCS-250-T Power Conversion System Isolated Energy Storage Converter
  • ESS PCS-250-T Power Conversion System Isolated Energy Storage Converter
  • ESS PCS-250-T Power Conversion System Isolated Energy Storage Converter
  • ESS PCS-250-T Power Conversion System Isolated Energy Storage Converter
Menşe yeri Çin
Marka adı HKIVI
Model numarası PCS-250-T
Min sipariş miktarı 1 set
Fiyat Pazarlık edilebilir
Ambalaj bilgileri Tek Paket Boyutu: Özelleştirilebilir
Teslim süresi 30 iş günü
Ödeme koşulları L/C, D/A, D/P, T/T, Western Union, MoneyGram
Yetenek temini 1 takım/ay

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
İsimlendirilmiş güç 250KW Maksimum kapasite 275kVA
Maksimum DC gerilimi 1000V Maksimum DC Akımı 567a
Akü Voltaj Aralığı 500~900V Anma şebeke gerilimi 400V, 3W+N+PE
Ağ gerilim aralığı -15%~10% Maksimum AC akımı 400A
Nominal şebeke frekansı 50Hz THDI (güç derecesi) <%3
Ayarlanabilir güç faktörü aralığı -1 ~ 1 İzolasyon modu Transformatör izolasyonu
Hizmet Hayatı 20 yıl Boyutlar (G * Y * D) 1200*2000*700mm
Ağırlık 1350kg
Vurgulamak

İzole enerji depolama dönüştürücü

,

ESS PCS-250-T Güç dönüştürme sistemi
Mesaj bırakın
Ürün Açıklaması

ESS PCS-250-T Güç Değiştirme Sistemi İzole Enerji Değiştiricisi

ESS PCS-250-T Güç Değiştirme Sistemi İzole Enerji Değiştiricisi 0

AGüç Değiştirme Sistemi (PCS)verimli enerji dönüşümü ve kontrolü için tasarlanmış merkezi güç elektroniği bileşenidir.



  • İki yönlü enerji dönüşümü: Kesintisiz DC-AC ve AC-DC dönüşümü (örneğin, batarya depolama-ağ etkileşimi)

  • Dinamik Düzenleme: Gerginliğin, frekansın, güç faktörünün gerçek zamanlı kontrolü (IEEE 1547)

  • Sistem Entegrasyonu: Yenilenebilir enerji, depolama ve şebeke arasındaki akıllı arayüz

ESS PCS-250-T Güç Değiştirme Sistemi İzole Enerji Değiştiricisi 1

2Teknik Mimarlık



2.1 Temel Alt Sistemler

Modül Görev Anahtar teknolojiler
Güç Değiştiricisi AC/DC veya DC/AC dönüşümü (Topolojiler: 2 seviye, 3L-NPC, MMC) SiC/GaN cihazları, düşük indüktansa düzen
Kontrol Sistemi MPC algoritmalarını <1ms yanıtla çalıştırır RTOS, FPGA kontrolü
Koruma sistemi Aşırı/alt voltaj/sıklık, adalama karşıtı (UL 1741 SA uyumlu) Hardware-in-Loop (HIL) doğrulama
Termal Yönetim Bağlantı sıcaklığını <125°C tutar (sıvı/hava soğutması) CFD-optimize edilmiş tasarım





2.2 Performans ölçümleri

  • Verimlilik: 97-99% (CEC ağırlığı)

  • THD: %3'e kadar tam yükle

  • Yanıt Hızı:

    • Adım yükü tepkisi: <10ms (0-100%)

    • Frekans düzenlemesi: ±0,5Hz (ağ modu)

    •

3Uygulamalar



3.1 Yenilenebilir Enerjilerin Entegrasyonu

  • PV/Rüzgar Yumuşatma: Güç dalgalanmalarını ±15%/min azaltır (IEC 61400-21)

  • Sanal Senkron Jeneratör (VSG): İnersiyon emülasyonu sağlar (damping oranı: 0.5-2.5 ayarlanabilir)

  •

3.2 Enerji depolama sistemleri

  • Pil Yönetimi:

    • CC/CV geçiş doğruluğu: ±0,5%

    • SOC tahmin hatası: <2% (Kalman filtre)

  • Şebeke Hizmetleri:

    • Birincil frekans yanıt: <2s etkinleştirme (PJM gereksinimleri)

    • VAR desteği: ±0,95 güç faktörü aralığı

    •

3.3 Endüstriyel ve Özel

  • Mikro ağlar: Siyah başlangıç kapasitesi (0.2C boşaltma hızı)

  • EV Hızlı Şarjı:

    • 350kW sıvı soğutma mimarisi

    • % 95 verimlilik @% 30-100 yük

  • Deniz Gücü:

    • DNV-GL sertifikalı

    • <5% THD (IEEE 519-2014)
